Основные правила монтажа электропроводки в деревянном доме

Строительство домов из дерева популярно на территории бывшего СССР даже при современном развитие строительной отрасли. Несмотря на все свои преимущества, деревянные дома обладают одним большим недостатком - сухое дерево быстро воспламеняется.

Владельцам деревянных домов при выполнение работ по электроснабжению дома необходимо учитывать вышеуказанный недостаток. В этой статье рассказано, как произвести монтаж электропроводки в деревянном доме самостоятельно с соблюдением необходимых мер предосторожности.

Осуществление работ по электроснабжению дома включает в себя следующие этапы:

• Составление проекта электроснабжения дома.
• Расчет сводной мощности всех потребителей электроэнергии, в том числе наличие электрических котлов отопления и сигнализации.
• Проводка кабеля питания, подсоединения автомата защиты, подключение щита.
• Подключение розеток, выключателей, светильников.
• Установка средств защиты заземления и защитного отключения.
• Профилактические испытания.

О каждом из вышеперечисленных пунктов читайте далее.

Подготовка проекта электроснабжения дома.

После получения разрешения от соответствующих организаций приступаем к расчету общей потребляемой мощности бытовой техники. Во время расчета мощности необходимой для бесперебойной работы бытовых приборов за основу берем пусковую мощность электродвигателей при наличие такового. Далее составляем схему прокладки кабеля.

Во время составления схемы выполняем расчет сечения кабеля для каждого потребителя электроэнергии, а также для розеток, выключателей, приборов освещения. В план разводки электропроводки включают места установки розеток, выключателей, люстр.

Если используются розетки с заземлением, то для их подключения применяют трехжильный медный кабель. После выполнения всех вышеперечисленных действий приступаем к монтажу распределительного щита.

Монтаж распределительного щита.

Корпус щита закрепляем в месте указанном на схеме. Далее устанавливаем автомат защиты. При использование двухполюсного автомата подключаем фазу и нулевой провод. Подключаем кабель питания к счетчику.

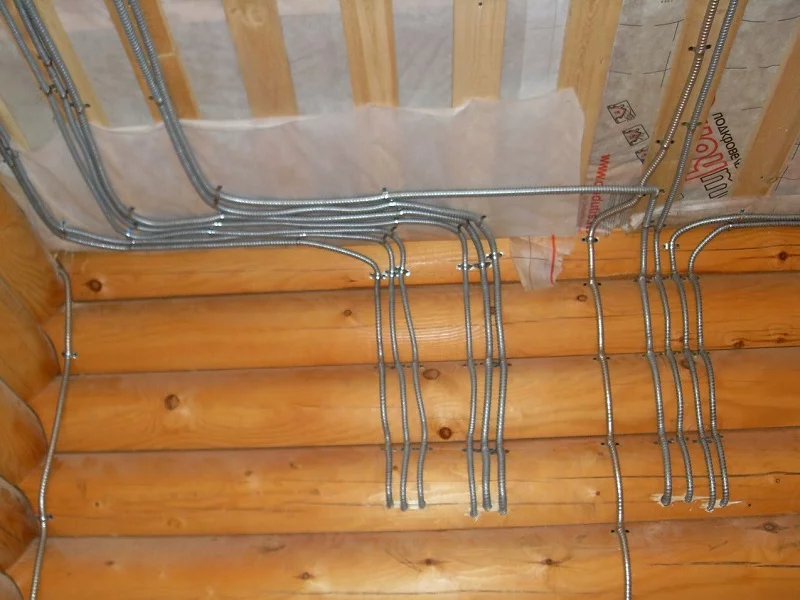

Для защиты провода от механических повреждений протягиваем провод через металлические или пластиковые трубки, которые прикрепляем к стене специальными хомутами. Провода в местах ответвления от питающего кабеля соединяются скруткой и изолируются специальными колпачками.

Подключение розеток, выключателей, светильников.

Во время разделки провода и подключения розеток, выключателей, приборов освещения необходимо учитывать световую маркировку жил. Трёхжильный кабель имеет следующую маркировку: провод синего цвета - нулевой провод, желтый провод - заземления, белый провод – фаза.

В деревянных домах рекомендуется устанавливать розетки с карбоновым сердечником. Такой тип розеток благодаря своей конструкции способен выдерживать перепады напряжения до 250. В, а также силу тока шесть ампер. Пластиковые розетки могут вызвать самовозгорание, в случае сильного перегрева.

Способ установки розеток и выключателей выбирают в зависимости от типа электропроводки. При использование скрытого способа монтажа электропроводки для розеток и вырезаются специальные отверстия под металлические гильзы.

После окончания работ по монтажу электропроводки во избежание поражения током человека при неисправности электросети необходимо установить защитное заземление.

Монтаж защитного заземления.

В настоящее время распространены две схемы установки заземления: замкнутая и линейная. В этой статье рассказано об устройстве замкнутой схемы. В замкнутой схемы проводники соединены в треугольник и в случае повреждения одного из проводников схема останется в рабочем состояние.

Для устройства замкнутой схемы необходимо подготовить следующие материалы:

Металлические полосы - необходимы для соединения верхушек вкопанной арматуры. Рекомендуемые параметры вышеуказанных полос: ширина четыре сантиметра, длина сто двадцать сантиметров.

Диаметр арматуры три метра в количестве трех штук. Длина арматуры не менее двух метров.

После подготовки всех вышеперечисленных материалов выкапывается траншея в виде треугольника. Арматуру закапывают в землю на глубину не менее метра. Расстояние между штырями тридцать сантиметров.

Далее штыри соединяют между собой сваркой при помощи металлических полос. К близстоящей арматуре приваривают стальной прут, который укладывается в траншею и подсоединяют к электрощиту специальным кабелем.

После установки защитного отключения производится проверка сопротивления изоляции. В домах, построенных из дерева необходимо производить контрольные измерения каждые три года.
