Как рассчитать водосточную систему

Монтаж элементов водосточной системы кровли выполняется на завершающем этапе строительства объектов. На стадии проектирования уже подбирается определенный вид и сложность водостоков, способ установки компонентов, а также осуществляется расчет сети отвода дождевых осадков.

В последнем во внимание берутся:

- тип водосточки;

- площадь объекта;

- пропускная способность системы;

- места расположения сливных труб.

Эти ключевые факторы взаимосвязаны между собой, поэтому в таком сочетании осуществляется расчет системы. Например, для объектов с кровлей относительно небольшой площади понадобится упрощенная сеть отвода воды с диаметром труб и желобов 90х120. Обширные кровельные конструкции требуют увеличения пропускной способности водостоков, диаметр которых 100х150 обеспечивает оптимальное функционирование даже при насыщенных осадках.

Для расчета площади используются следующие показатели:

1. Высота здания – до края кровли.

2. Длина кровли – общая путем сложения всех сторон. В зависимости от сложности кровельной конструкции применяется определенная формула расчета.

3. Площадь крыши, с учетом которой подбирается диаметр водосточных компонентов.

4. Количество наружных и внутренних углов кровли.

При составлении проекта будущей системы отвода осадков определяется также способ монтажа составляющих с выбором их расположения.

Важно! Если сливные трубы устанавливаются по центру ската, то их пропускная способность способна охватить увеличенную площадь. Если с края скатов, то площадь обслуживания снижается. Например, 110 мм желоб способен принять воду от центральной трубы с площади 177 м2, а с краевой – 89 м2. Очевидно, но центральное расположение сливных труб позволит снизить затраты на обустройство отводной сети, но такой подход не всегда допустим из соображения архитектурной доступности или внешнего вида объекта.

Тип системы

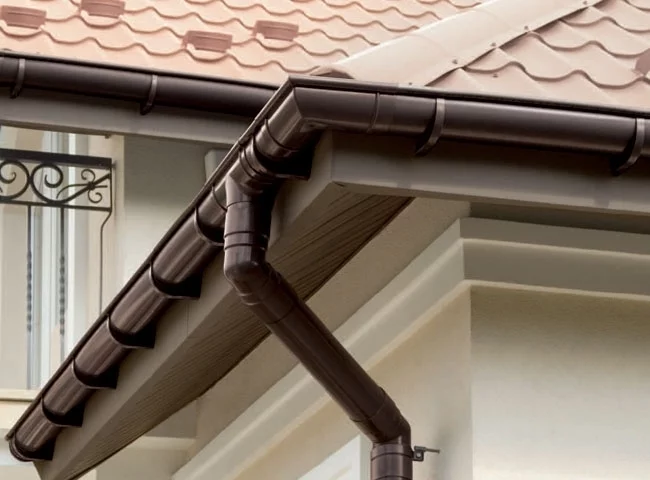

Дополнительно на этапе проектирования устанавливается тип водосточной сети. Для монтажа наружной системы необходимо купить водостоки для крыши с последующей установкой по периметру кровельной конструкции. Это классическая схема, которая облегчает обслуживание комплектующих, ремонт поврежденных участков. Такую систему можно выполнить как на завершающем этапе возведения объекта, так и на ранее эксплуатируемых зданиях или сооружениях. Внутреннюю водосточку нужно обустраивать еще на этапе строительства, т.к. она состоит из вмонтированных внутри стен труб и желобов, оставляя в видимости только приемные сливы. Такая система применяется в обустройстве плоских кровель.

Крепеж и другие комплектующие

Кроме основного набора труб и желобов также важно правильно рассчитать количество дополнительных составляющих. К последним относятся:

• Муфты, устанавливаемые на месте соединения желобов для приема дождевых осадков.

• Кронштейны для фиксации желобов. Согласно требованиям СНиП шаг установки удерживающих деталей не может превышать 60 см для пластиковых водостоков и 70 см – для металлических желобов.

• Заглушки для торцов, предотвращающие отвод воды в незапланированном направлении при незамкнутой водосточной системе.

• Угловые соединители желобов, количество которых должно соответствовать числу наружных и внутренних углов кровельной конструкции.

• Водосточные воронки, устанавливаемые на сливные трубы.

• Хомуты, предназначенные для соединения приемных труб и фиксации их к вертикальным поверхностям. По строительным нормам для удержания нагрузки следует использовать не менее 2-х хомутов на 3 метра трубы.
